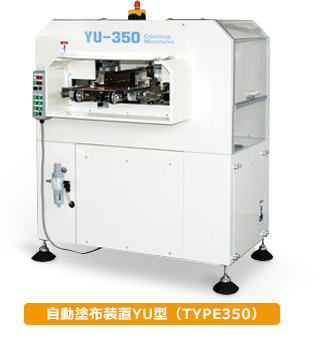

実装ライン用2辺自動塗布装置
大幅なコストダウンと環境に配慮。
- ●約15秒で基板側面2辺を同時に塗布から乾燥まで自動処理。
- ●基板サイズ750ｍｍにも対応。
- ●プリント基板側面（エッジ部）にあらゆる粘度の液剤を自動塗布します。
- ●液剤を側面のみにきれいに塗布でき、表面にはみ出すことはありません。
- ●薄型基板から厚型基板、小サイズからＬ型まであらゆる基板に対応いたします。
- 特許取得
-
- 特許第5735047号
- 特許第5735035号
- 特許第5711783号
ガラスエポキシ基板塗布例
プリント基板側面を樹脂でコーティングして、製造過程で発生するガラス粉などの微小な異物を防ぎます。
実装ラインへの導入イメージ
-
プリント基板の切断面から発生するゴミ・異物が散乱し、不良品を招く原因となります。
-
エッジコーティングにより、ゴミ・異物問題が解決。生産性アップに威力を発揮します。
装置仕様
| 塗布できる基板 |
|
|---|---|
| 搬送速度 | 3～10m/min |
| 乾燥方式 | 熱風吹付け乾燥方式 |
| ユーティリティ |
|
| 外形寸法 |
|
お客様の基板サイズや製造ライン、タクトタイムに合わせて設計製作いたします。お気軽にお問い合わせください。
塗布方法
■溶剤塗布の手段
タンク内の基板コーティング剤を転写ロールで持ち上げ、塗布ロールに転写します。 転写された塗布ロールの溶剤を塗布膜調整ゲージで塗布厚さに調整します。
■前工程からの基板の整列
当機の基板受入は2列のベルトで行い、搬入された基板端面をPHセンサーで検出して対向する2カ所の塗布ロールに最適な位置に調整して搬送します。
■乾燥ヒーター部
自動運転を行うとヒーターがONします。 加熱エアーは、当機入り口の基板検出PHセンサーがONすると、熱風をベルト加熱部に噴出します。
